Při stavbě nebo rekonstrukci domu se většina pozornosti soustředí na zateplení fasády, střechy nebo výměnu oken. Neméně důležitou součástí energeticky úsporného domu je však tepelná izolace podlahy. Právě podlahová konstrukce může být místem významných tepelných ztrát, zejména pokud se nachází nad nevytápěným prostorem nebo přímo na základové desce. Kvalitní tepelná izolace proto představuje základ pro efektivní fungování podlahového vytápění, vyšší tepelný komfort i nižší náklady na vytápění.
Jedním z praktických řešení je Austrotherm Systémová role EPS 100, která kombinuje funkci tepelné izolace s přípravou pro pokládku podlahového vytápění. Díky integrované fólii s rastrem usnadňuje přesné vedení topných trubek a urychluje montáž celé podlahové skladby. V následujícím návodu si ukážeme jednotlivé kroky od přípravy podkladu přes pokládku izolace až po instalaci topných okruhů.

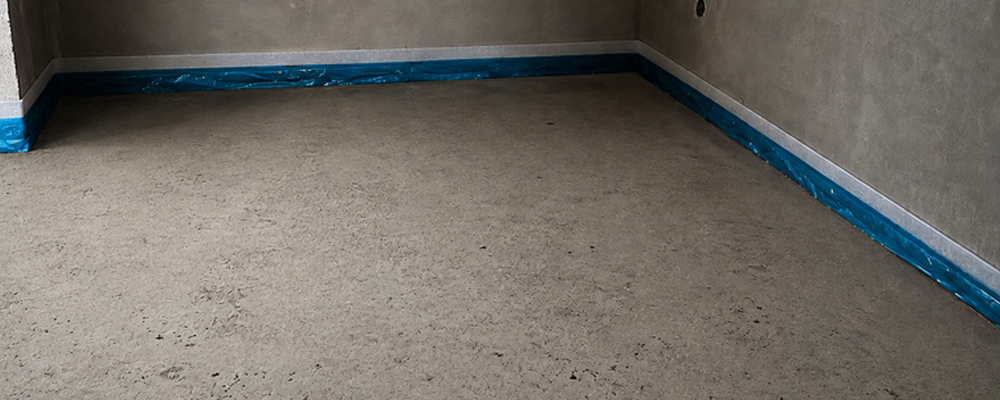

Před pokládkou tepelné izolace musí být podklad čistý, rovný a zbavený nečistot např. zbytků omítky, malty či jiných nesoudržných částic. Drobné nerovnosti není nutné řešit, protože je následně vyrovná vrstva lité podlahy. Větší nerovnosti je potřeba vyrovnat. Pro důkladné očištění podkladu lze využít stavební vysavač.
Po obvodu místností je potřeba umístit okrajový dilatační pás, který zajistí prostor pro budoucí pohyby betonové nebo anhydritové podlahy. Bez tohoto opatření by mohlo docházet k popraskání podlahy. Dilatační pás je obvykle opatřen samolepicí fólií, pro jistotu jej však lze na vybraných místech dodatečně upevnit ke stěně pomocí sponkovačky. Spoje pásu by měly být vedeny vždy na rovné části stěny, nikoliv v rozích nebo jejich bezprostřední blízkosti. V rozích se pás vytvaruje do pravého úhlu. Dilatační pás je možné umístit před pokládkou poslední vrstvy polystyrenu i po jejím položení.
Pro izolaci podlah je nutné použít podlahový polystyren s odpovídající pevností v tlaku, například Austrotherm EPS 100. Tepelná izolace Austrotherm EPS 100 je vhodná pro podlahové konstrukce s podlahovým vytápěním a tvoří spolehlivý základ pro systémy s Austrotherm Systémovou rolí EPS 100.
Potřebná tloušťka izolace se stanoví podle projektové dokumentace. Ideální je pokládat desky ve více vrstvách na vazbu, přičemž je vhodné zvolit jejich tloušťky tak, aby případné instalační rozvody narušili pouze jednu vrstvu. Drážky s rozvody lze následně vyplnit přířezy nebo lehčeným betonem. Tím získáme pevný a rovný podklad pro další vrstvy.

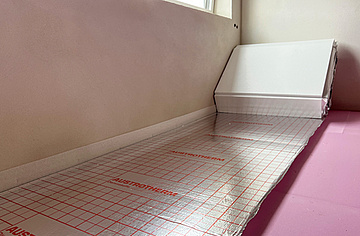

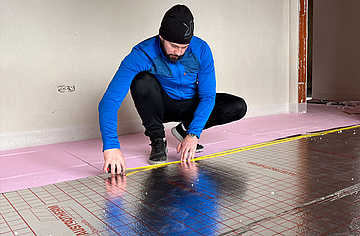

Austrotherm Systémová role EPS® 100 je tvořena lamelami z pěnového polystyrenu s celoplošně nakašírovanou metalizovanou roztržení odolnou fólií, která plní funkci separační vrstvy a současně usnadňuje montáž podlahového vytápění. Na fólii je vytištěn rastr 5 × 5 cm, který slouží jako vodítko pro přesné kladení topných trubek. Jednotlivé role se díky integrovaným lepícím páskům snadno spojují a vytvářejí souvislou izolační vrstvu. Systémová role zároveň přispívá k omezení tepelných ztrát, vrchní metalizovaná reflexní vrstva díky své pevnosti zajistí soudržnost kotvících sponek.

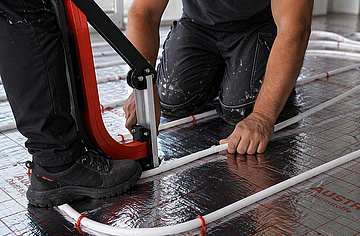

Na připravenou systémovou roli se podle projektové dokumentace ukládají trubky podlahového vytápění. Rastrové značení na fólii usnadňuje dodržení požadovaných roztečí jednotlivých okruhů. Trubky se k podkladu připevňují pomocí podlahových sponek určených pro systémové role.

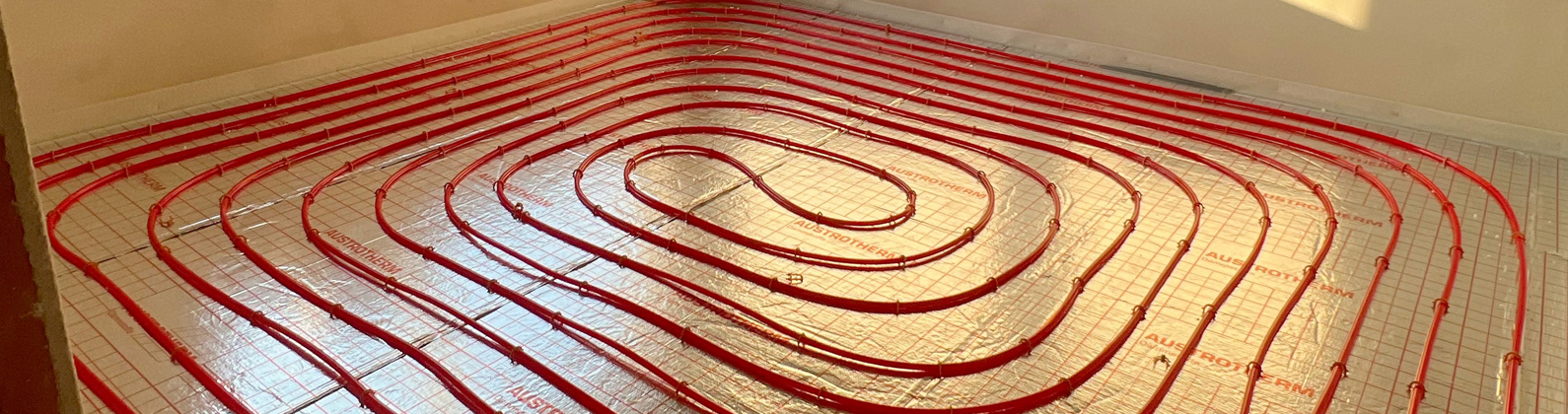

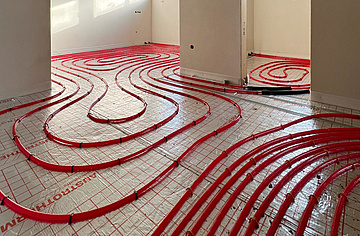

Topné okruhy se nejčastěji pokládají ve tvaru spirály nebo meandru. Spirálové uspořádání se využívá především v obytných místnostech, naopak meandr bývá častěji používán v chodbách nebo technických místnostech. V místnostech, kde je vyžadován vyšší výkon (např. koupelnách) je tzn. otopný had nahuštěn blíže k sobě, jinde může být rozteč větší. Zhuštění „otopného hada“ je dále vyžadováno u oken nebo míst, kde dochází k vysokému průchodu osob a podobně.
Ideálním řešením je využít trubky, které obsahují hliníkovou vložku, ta funguje jako „tvarová paměť“ a drží samotnou trubku v požadovaném ohybu.
Po dokončení pokládky se provede kontrola vedení jednotlivých okruhů a tlaková zkouška topného systému. Zkouška se provádí z důvodu ověření těsnosti rozvodů před zakrytím betonovou nebo anhydritovou vrstvou.

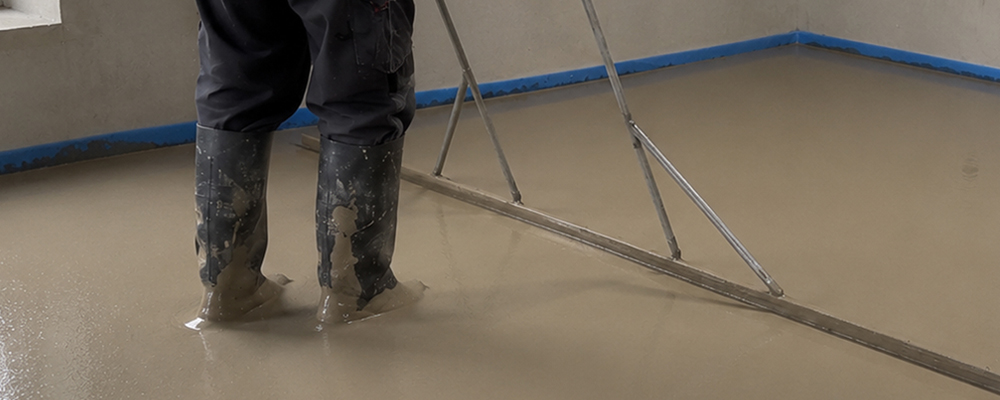

Na připravené podlahové vytápění se aplikuje potěr v předepsané tloušťce. Potěr obalí topné trubky, vytvoří rovný podklad pro budoucí nášlapnou vrstvu a zajistí rovnoměrný přenos tepla do celé plochy podlahy.
Po dostatečném vyzrání potěru lze přistoupit k pokládce finální podlahové krytiny. Vhodná je například keramická dlažba, vinyl, laminátová podlaha nebo další materiály určené pro použití s podlahovým vytápěním.
Podlahové vytápění dokáže zajistit vysoký tepelný komfort a hospodárný provoz pouze tehdy, pokud je součástí správně navržené podlahové skladby také kvalitní tepelná izolace. Ta omezuje únik tepla směrem do konstrukce podlahy, zvyšuje účinnost vytápění a pomáhá snižovat energetické náklady po celou dobu životnosti budovy. Proto je důležité věnovat stejnou pozornost výběru izolačního materiálu jako samotnému systému vytápění.
Austrotherm Systémová role EPS 100 spojuje tepelněizolační funkci s jednoduchou a rychlou přípravou pro pokládku topných trubek. Vytváří spolehlivý základ pro podlahové vytápění a pomáhá dosáhnout rovnoměrného rozložení tepla, vysokého komfortu bydlení i dlouhodobě úsporného provozu domu.
