Základová deska na extrudovaném polystyrenu (někdy také označovaná jako plovoucí základová deska) je moderní způsob zakládání, který se uplatňuje především u pasivních domů a dřevostaveb. Tento systém umožňuje rychlou výstavbu s minimální technologickou přestávkou. Stavba je „celkově obalena“ tepelným izolantem, což výrazně snižuje energetickou náročnost budovy.
Základová deska na XPS má vysokou stabilitu a nosnost. Její výhodou je nejen dobrá tepelná izolace a eliminace tepelných mostů, ale také finanční úspora. Základová deska se stává takto součástí interiéru a její tepelně akumulační vlastnosti jsou zejména v letních měsících k nezaplacení.

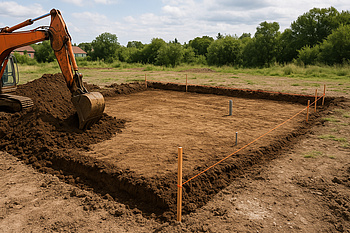

Prvním krokem je skrývka ornice v ploše stavby. Geodet vytyčí přesnou polohu domu včetně výšky založení základové desky. V případě potřeby se upraví terén plošným výkopem nebo srovnáním. V této fázi dochází také k přípravě prostupů pro inženýrské sítě – kanalizaci, vodu, elektřinu, plyn a uložení zemnícího pásku.
Před aplikací štěrkové vrstvy je případně vhodné položit geotextilii, která slouží jako separační vrstva. Jejím hlavním úkolem je eliminace pronikání štěrkové vrstvy do podloží, čímž zajišťuje dlouhodobou stabilitu a únosnost podkladu.

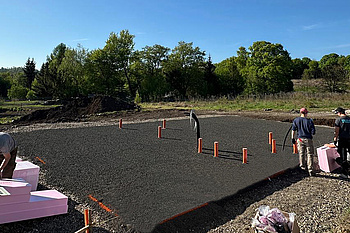

Na dno stavební jámy se naveze štěrková vrstva vhodné frakce např. 8/16 nebo 16/32, která se důkladně zhutní na požadovanou únosnost. Běžná tloušťka této vrstvy pod základovou deskou je do 250 mm. Následně se nanese jemná podsypová vrstva (např. drcený štěrk 4/8), která vyrovná drobné nerovnosti a připraví rovný podklad pro pokládku XPS desek. Základová spára musí být současně důsledně odvodněna, přičemž štěrkový násyp by měl ve všech směrech přesahovat půdorys stavby alespoň o 500 mm.

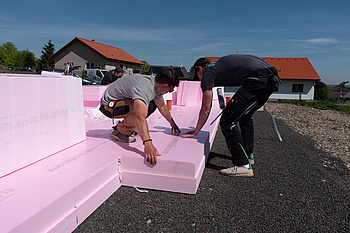

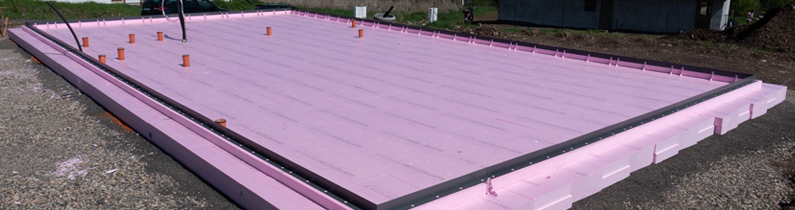

Na připravený a vyrovnaný podklad se pokládají tepelněizolační desky Austrotherm XPS TOP 50 SF nebo XPS TOP 70 SF. Díky polodrážce se jednotlivé desky přesně spojí a vytvoří souvislou, kompaktní izolační vrstvu s vysokou pevností a odolností v tlaku.
Desky se kladou zásadně na vazbu. V případě potřeby lze jejich fixaci zajistit nízkoexpanzní PU pěnou.
Veškeré prostupy skrze základovou desku (např. kanalizační potrubí, přívody vody, elektroinstalace, plynové potrubí nebo vedení hromosvodu) je nutné pečlivě utěsnit, aby nedocházelo k prostupu vlhkosti, radonu nebo úniku tepla.
Pro fixaci a izolaci těchto prostupů lze použít výplně z extrudovaného polystyrenu (XPS), které se přesně vyříznou a vkládají okolo potrubí s doplněním nízkoexpanzní PU pěnou.
Bednění základové desky se vytváří z tepelněizolačních desek Austrotherm XPS TOP 30 SF, XPS TOP 50 SF nebo XPS TOP 70 SF, které se na stavbě seříznou na požadovaný rozměr (požadovaná tloušťka pro obvodové prvky je minimálně 100 mm). Bednící desky lze přilepit nízkoexpanzní PU pěnou a následně mechanicky kotvit pomocí Austrotherm Systémových montážních úhelníků, které se upevňují do XPS Austrotherm Turbošrouby. Umístění bednění si lze označit pomocí brnkačky, latě nebo laseru. Do každé bednící desky se upevní 2 až 4 Austrotherm Systémové montážní úhelníky.

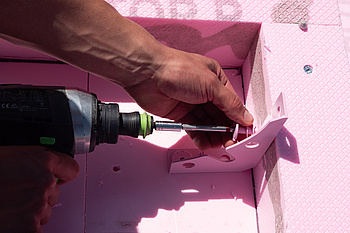

Rohy bednění se spojují a zpevňují pomocí Austrotherm Systémových montážních úhelníků.

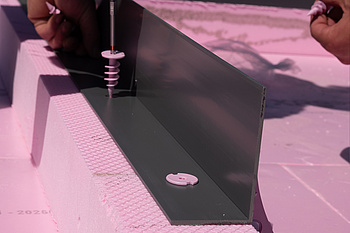

Na izolační bednicí desky je možno instalovat Austrotherm Přídavné bednící úhelníky. V rozích se při použití Austrotherm Přídavných bednících úhelníků doporučuje osazení na tupo s jednostranným přesahem.

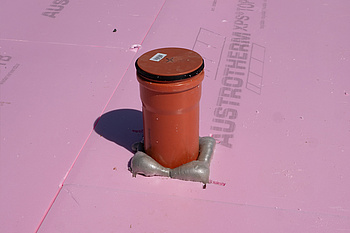

Veškeré prostupy (např. kanalizace, voda, elektro) musí být před betonáží pečlivě utěsněny a mechanicky zabezpečeny. Prostupy nad povrchem lze chránit pomocí návleků z PVC trubek nebo nasazením zátky. Tím se eliminuje jejich zanesení v průběhu výstavby.

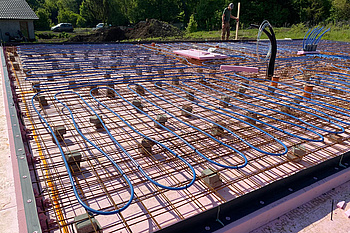

Betonářská výztuž musí být uložena v souladu s projektovou dokumentací na základě statického posouzení.

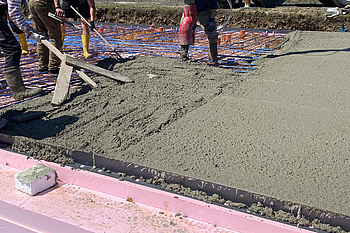

Po uložení výztuže následuje betonáž. Do připravené izolované vany z XPS se rovnoměrně lije betonová směs na celou plochu v předepsané tloušťce dle projektové dokumentace. Beton se průběžně hutní pomocí vibrátoru, aby nedocházelo k tvorbě vzduchových kapes. Povrch se poté stáhne latí do roviny a podle potřeby se dále upraví ručním nebo strojním hlazením. Správně provedené hutnění a srovnání jsou klíčové pro dosažení rovného a kompaktního povrchu základové desky.
Nutné je dále zajistit správné zrání betonu. Cílem je zamezit rychlému odpařování vody, což by mohlo vést ke vzniku trhlin. Povrch se proto pravidelně kropí vodou a eventuelně zakrývá. Cílem tohoto ošetření je umožnit betonu rovnoměrné a pomalé tuhnutí, čímž se zvyšuje jeho konečná pevnost. Po dostatečném vytvrzení betonu se případně odstraní Austrotherm Přídavné bednící úhelníky.
Základová deska je po vyzrání betonu připravena na další stavební kroky, především na provedení hydroizolací a založení zdiva. Vodorovná hydroizolace se aplikuje s přesahem min. 100 mm pro správné napojení svislé hydroizolace.
Pro zateplení soklové části stavby se používají speciální desky Austrotherm EPS SOKL 150 či Austrotherm XPS TOP P GK, které jsou vyrobeny tak, aby odolávaly vlhkosti, mrazu a mechanickému namáhání v náročném soklovém pásmu. Tyto desky zároveň přispívají k celkové tepelné ochraně budovy a zajišťují napojení základové konstrukce a obvodového zdiva bez tepelných mostů.
Základová deska realizovaná Austrotherm XPS Tepelněizolačním systémem představuje moderní a efektivní řešení zejména pro stavby s vysokými nároky na tepelnou ochranu, jako jsou pasivní a nízkoenergetické domy. Díky přesně definovaným technologickým krokům, kvalitnímu materiálu a důrazu na detaily vzniká konstrukce s vynikajícími parametry. Takto provedená základová deska je tepelně i vlhkostně nepropustná, čímž přispívá k dlouhodobé životnosti stavby a minimalizaci provozních nákladů.
1. Úspora na hrubé spodní stavbě
• menší objem zemních prací (plochý výkop vs. hluboké rýhy),
• nižší kubatura betonu,
• jednorázová betonáž, na rozdíl od postupné betonáže pasu, bednících dílců a desky
2. Provozní úspory
• souvislá tepelná izolace pod deskou zajišťuje redukci tepelných ztrát podlahou a díky akumulačním schopnostem šetří náklady na chlazení a vytápění
3. Úspora času
• zhotovení spodní stavby se zkracuje o 2 až 3 týdny - místo sekvenčního lití pasů a desky probíhá jediná betonáž
• menší nasazení techniky též snižuje souhrnnou uhlíkovou stopu stavby
4. Díky zateplené základové desce odpadá pokládka tepelné izolace podlah jednotlivých místností v přízemí
