Austrotherm XPS tepelněizolační systém základové desky

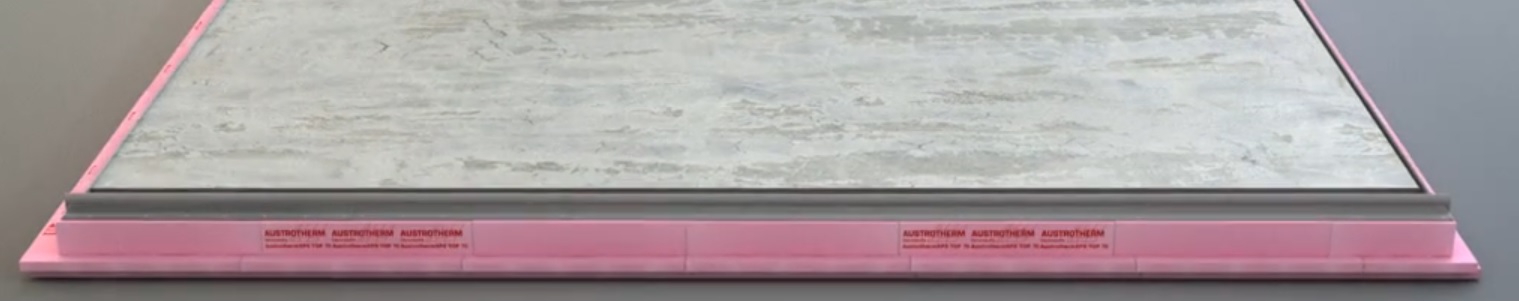

Plovoucí základová deska na XPS

Systém pro bednění a tepelnou izolaci základových desek libovolné tloušťky z extrudovaného polystyrenu (XPS).

Austrotherm XPS^®tepelněizolační systém základové desky slouží na zateplení základové desky ze spodní strany domu. Jde o mimořádně účinný způsob, jak zajistit celoplošné zateplení základových konstrukcí bez tepelných mostů.

Tepelněizolační desky Austrotherm XPS TOP 50 SF a Austrotherm XPS TOP 70 SF, z nichž se systém skládá, jsou extrémně odolné vůči tlaku a jsou vhodné pro vytvoření plovoucí základové desky pro stavební objekty různého charakteru (rodinné domy, bytové a multifunkční objekty, stavby pro ubytování a služby, průmyslové objekty).

Výhody řešení

Bednění a tepelná izolace v jednom kroku
Celoplošné zateplení základových konstrukcí bez tepelných mostů
Výrazná úspora nákladů a času na realizaci
Ideální pro nízkoenergetické a pasivní domy

Použití

základové desky

Vlastnosti

ideální pro nízkoenergetické stavby

vynikající tepelněizolační vlastnosti

jednoduchá manipulace

odolný vůči extrémnímu zatížení

odolává vlhkosti

stupňovitá drážka

Skladba Austrotherm XPS® Tepelněizolačního systému základové desky

tepelněizolační desky Austrotherm XPS^® TOP 50 SF resp. Austrotherm XPS^® TOP 70 SF (s polodrážkou) se pospojují do kompletní podlahové desky
bednění se vytvoří seříznutím tepelněizolačních desek Austrotherm XPS^® TOP 50 SF resp. Austrotherm XPS^® TOP 70 SF na požadovanou výšku (pozn. desky vytvářející bednění by měly mít tloušťku min. 100 mm)
pomocí šroubů Austrotherm se do každé desky upevní 2 - 4 systémové úhelníky Austrotherm
na spojení a zpevnění rohů izolace se používají systémové úhelníky Austrotherm
pro správné a normové řešení se na izolační desku Austrotherm XPS^® TOP 50 SF resp. Austrotherm XPS^® TOP 70 SF přišroubuje přídavný úhelník Austrotherm

Typ výrobku	Rozměr (mm)	Počet ks v balení
Systémový uhelník Austrotherm	100 x 150	25
Přídavný uhelník Austrotherm	60 x 100 x 1250	20
Šroub Austrotherm	50	100
Bednící desky: XPS TOP 50 SF nebo 70 SF	1265 x 615	*

Aplikace Austrotherm XPS pro základovou desku

1. Podlahové a okrajové prvky

Po uložení prvků základové desky Austrotherm se namontují okrajové prvky pomocí systémových úhelníků a šroubů. Přídavné úhelníky se přišroubují na okrajový prvek.

2. Vodorovná izolace

Po zabetonování desky se odstraní přídavný úhelník a na základovou desku se celoplošně nalepí vodorovná hydroizolace. Vodorovná hydroizolace se na okrajích přelepí přes plochu betonu odkrytou po úhelníkách v šířce 100 mm.

3. Svislá hydroizolace

Na horizontální izolaci se vybuduje zdivo svislých konstrukcí, na které se následně na vnější straně s přesahem umístí hydroizolace.

4. Tepelná izolace soklu, resp. vnější svislá izolace

Následně se vytvoří příslušná tepelná izolace soklu, resp. vnější svislá tepelná izolace.
